                  RB系列軸承

                  RB系列軸承

                  瀏覽次數:13907次

                  所屬分類:交叉圓柱滾子軸承

                  發布日期:2022-03-01 17:14:17

                  咨詢熱線:13698854768 在線留言
                  詳情

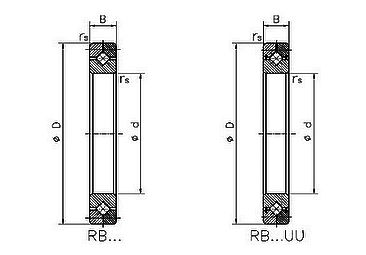

                  RB交叉滾子軸承結構示意圖


                  RB型(外圈兩半,內圈整體型)

                  RB系列精密交叉滾子軸承結構為外圈分半、內圈整體型,薄壁型尺寸小型化設計、有助于相關結構的輕薄化設計,內圈整體結構更適宜于內圈旋轉精度高的場合,穩定旋轉精度達微米;適用于精密檢測儀器、機器人關節、直驅力矩馬達、高精度轉臺等要求高精度、高剛性的應用場合。


                    RB系列(THK對應為RB系列,IKO對應為CRB系列,NSK對應為NRXT系列)為交叉圓柱滾子軸承的基本型,內、外圈尺寸被小限度地小型化,其結構為外圈是兩半型,并通過螺栓或特殊鉚釘進行固定,內圈是一體設計,適合于要求內圈旋轉精度高的部位,例如機床分度工作臺的旋轉部位。


                    RB系列精密交叉滾子軸承使用時注意事項

                    被分成兩半的內圈或外圈是用特殊的鉚釘或螺栓、螺母固定后不可分開的。直接裝入軸承座中使用。同時,如 果間隔保持器的再裝配出錯,對軸承的旋轉性能會(huì )有很大的影響。所以請用戶不要隨便將軸承拆開。

                    1)內圈或外圈的接合處有時會(huì )多少有些偏離,在裝入軸承座之前,請將固定內圈或外圈的螺栓松動,用塑料 錘進行修正后再安裝。(固定鉚釘會(huì )隨著軸承座而產生變形。)

                    2)安裝或拆卸時,請不要給固定鉚釘或螺栓施加外力。

                    3)請注意安裝零部件的尺寸公差,使側面壓緊法蘭盤能從側面將內圈或外圈結實地壓緊。

                  RB精密交叉滾子軸承參數型號表

                  軸承型號

                  外形尺寸

                  軸肩尺寸

                  基本額定載荷(徑向)

                  重量

                  內徑 d (mm)

                  外徑 D(mm)

                  滾子截圓直徑 dp(mm)

                  高度 B B1 (mm)

                  倒角 rmin

                  ds

                  Dh

                  Cr kN

                  C0r kN

                  Kg

                  RB2008

                  20

                  36

                  27

                  8

                  0.5

                  23.5

                  30.5

                  3.23

                  3.1

                  0.04

                  RB2508

                  25

                  41

                  32

                  8

                  0.5

                  28.5

                  35.5

                  3.63

                  3.83

                  0.05

                  RB3010

                  30

                  55

                  41.5

                  10

                  0.6

                  37

                  47

                  7.35

                  8.36

                  0.12

                  RB3510

                  35

                  60

                  46.5

                  10

                  0.6

                  41

                  51.5

                  7.64

                  9.12

                  0.13

                  RB4010

                  40

                  65

                  51.5

                  10

                  0.6

                  47.5

                  57.5

                  8.33

                  10.6

                  0.16

                  RB4510

                  45

                  70

                  56.5

                  10

                  0.6

                  51

                  61.5

                  8.62

                  11.3

                  0.17

                  RB5013

                  50

                  80

                  64

                  13

                  0.6

                  57.4

                  72

                  16.7

                  20.9

                  0.27

                  RB6013

                  60

                  90

                  74

                  13

                  0.6

                  68

                  82

                  18

                  24.3

                  0.3

                  RB7013

                  70

                  100

                  84

                  13

                  0.6

                  78

                  92

                  19.4

                  27.7

                  0.35

                  RB8016

                  80

                  120

                  98

                  16

                  0.6

                  91

                  111

                  30.1

                  42.1

                  0.7

                  RB9016

                  90

                  130

                  108

                  16

                  1

                  98

                  118

                  31.4

                  45.3

                  0.75

                  RB10016

                  100

                  140

                  119.3

                  16

                  1

                  109

                  129

                  31.7

                  48.6

                  0.83

                  RB10020

                  100

                  150

                  123

                  20

                  1

                  113

                  133

                  33.1

                  50.9

                  1.45

                  RB11012

                  110

                  135

                  121.8

                  12

                  0.6

                  117

                  127

                  12.5

                  24.1

                  0.4

                  RB11015

                  110

                  145

                  126.5

                  15

                  0.6

                  122

                  136

                  23.7

                  41.5

                  0.75

                  RB11020

                  110

                  160

                  133

                  20

                  1

                  120

                  143

                  34

                  54

                  1.56

                  RB12016

                  120

                  150

                  134.2

                  16

                  0.6

                  127

                  141

                  24.2

                  43.2

                  0.72

                  RB12025

                  120

                  180

                  148.7

                  25

                  1.5

                  133

                  164

                  66.9

                  100

                  2.62

                  RB13015

                  130

                  160

                  144.5

                  15

                  0.6

                  137

                  152

                  25

                  46.7

                  0.72

                  RB13025

                  130

                  190

                  158

                  25

                  1.5

                  143

                  174

                  69.5

                  107

                  2.82

                  RB14016

                  140

                  175

                  154.8

                  16

                  1

                  147

                  162

                  25.9

                  50.1

                  1

                  RB14025

                  140

                  200

                  168

                  25

                  1.5

                  154

                  185

                  74.8

                  121

                  2.96

                  RB15015

                  150

                  180

                  164

                  15

                  0.6

                  157

                  172

                  27

                  53.5

                  0.68

                  RB15025

                  150

                  210

                  178

                  25

                  1.5

                  164

                  194

                  76.8

                  128

                  3.16

                  RB15030

                  150

                  230

                  188

                  30

                  1.5

                  173

                  211

                  100

                  156

                  5.3

                  RB16025

                  160

                  220

                  188.6

                  25

                  1.5

                  173

                  204

                  81.7

                  135

                  3.14

                  RB17020

                  170

                  220

                  191

                  20

                  1.5

                  184

                  198

                  29

                  62.1

                  2.21

                  RB18025

                  180

                  240

                  210

                  25

                  1.5

                  195

                  225

                  84

                  143

                  3.44

                  RB19025

                  190

                  240

                  211.9

                  25

                  1

                  202

                  222

                  41.7

                  82.9

                  2.99

                  RB20025

                  200

                  260

                  230

                  25

                  2

                  215

                  245

                  84.2

                  157

                  4

                  RB20030

                  200

                  280

                  240

                  30

                  2

                  221

                  258

                  114

                  200

                  6.7

                  RB20035

                  200

                  295

                  247.7

                  35

                  2

                  225

                  270

                  151

                  252

                  9.6

                  RB22025

                  220

                  280

                  250.1

                  25

                  2

                  235

                  265

                  92.3

                  171

                  4.1

                  RB24025

                  240

                  300

                  269

                  25

                  2.5

                  256

                  281

                  68.3

                  145

                  4.5

                  RB25025

                  250

                  310

                  277.5

                  25

                  2.5

                  265

                  290

                  69.3

                  150

                  5

                  RB25030

                  250

                  330

                  287.5

                  30

                  2.5

                  269

                  306

                  126

                  244

                  8.1

                  RB25040

                  250

                  355

                  300.7

                  40

                  2.5

                  275

                  326

                  195

                  348

                  14.8

                  RB30025

                  300

                  360

                  328

                  25

                  2.5

                  315

                  340

                  76.3

                  178

                  5.9

                  RB30035

                  300

                  395

                  345

                  35

                  2.5

                  322

                  368

                  183

                  367

                  13.4

                  RB30040

                  300

                  405

                  351.6

                  40

                  2.5

                  326

                  377

                  212

                  409

                  17.2

                  RB35020

                  350

                  400

                  373.4

                  20

                  2.5

                  363

                  383

                  54.1

                  143

                  3.9

                  RB40035

                  400

                  480

                  440.3

                  35

                  2.5

                  422

                  459

                  156

                  370

                  14.5

                  RB40040

                  400

                  510

                  453.4

                  40

                  2.5

                  428

                  479

                  241

                  531

                  23.5

                  RB45025

                  450

                  500

                  474

                  25

                  1

                  464

                  484

                  61.7

                  182

                  6.6

                  RB50025

                  500

                  550

                  524.2

                  25

                  1

                  514

                  534

                  65.5

                  201

                  7.3

                  RB50040

                  500

                  600

                  548.8

                  40

                  2.5

                  526

                  572

                  239

                  607

                  26

                  RB50050

                  500

                  625

                  561.6

                  50

                  2.5

                  536

                  587

                  267

                  653

                  41.7

                  RB60040

                  600

                  700

                  650

                  40

                  3

                  627

                  673

                  264

                  721

                  29

                  RB70045

                  700

                  815

                  753.5

                  45

                  3

                  731

                  777

                  281

                  836

                  46

                  RB80070

                  800

                  950

                  868.1

                  70

                  4

                  836

                  900

                  468

                  1330

                  105

                  RB90070

                  900

                  1050

                  969

                  70

                  4

                  937

                  1001

                  494

                  1490

                  120
